高速応答熱電対シリーズ（F、FS、S、M）

被覆内導線が極細のため熱応答が速く、かつ素線部への熱の逃げが少ないため、高速応答が得られる熱電対のシリーズです。
応答性と計測精度に優れたF、Sタイプのほか、強度に優れた平形形状のM、Sタイプをラインアップしています。

Fタイプ極細熱電対（Fine）

被覆内導線に細い線（13、25、50μm径）を取り付けた熱電対です。
線径が細いほど、優れた応答性が得られます。
微細部の温度測定、気体の温度測定に最適です。

各種熱電対の断熱圧縮応答性比較

FSタイプ極細薄熱電対（Fine-Sheet）

Fタイプをベースに、先端部を薄型にした熱電対です。
応答性に優れ、且つ高精度の測定ができます。
微細部表面温度の測定に適しています。

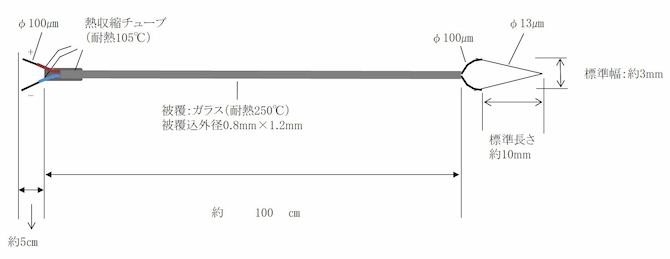

●標準寸法
A.先端部長さ	B.先端部幅	C.先端部厚
約10mm	約3mm	約10μm
約10mm	約3mm	約20μm

Sタイプ極薄熱電対（Sheet）

熱電対の先端約10mmのみ、薄型（シートタイプ）にした熱電対です。
応答性に優れ、一体化構造のため耐久性もあります。
金属板等の平面・曲面等の表面温度測定に適しています。

●標準寸法
A.先端部長さ	B.先端部幅	C.先端部厚	被覆内導線径
約10mm	2～3mm	約20μm	100μm
	約3mm	約40μm	100μm 150μm 200μm
	3～4mm	約60μm	320μm

Mタイプ汎用熱電対（Multi-Purpose）

Fタイプをベースに、先端部を薄型にした熱電対です。
応答性に優れ、且つ高精度の測定ができます。
微細部表面温度の測定に適しています。

例：	K	F	G-	13-	100-	100
	1	2	3	4	5	6

ご注意

本製品の先端部は細く脆いため、お取り扱いにご注意ください。

熱電対種類
JIS規格熱電対の種類
※K型以外は特注となります。
先端部形状
極細熱電対（Fine）：F
極細薄熱電対（Fine-Sheet）:FS
極薄熱電対（Sheet）：S
汎用熱電対（Multi-Purpose）：M
被覆種類
表1「熱電対被覆の種類と特徴」の表中、「被覆記号」の記号を入れてください。
先端部線径、先端分厚（μm）
各製品詳細の表をご参照ください。
被覆内導線径（μm）
表1「熱電対被覆の種類と特徴」の表中、「被覆内導線径」の数値を入れてください。
全体長さ（cm）
cmでご指定ください。

※先端部オプション
表2「先端部オプション」をご希望の場合は、製品記号の末端にハイフン「-」と「オプション記号」を付記してください。

※ご要望に合った先端部種類やサイズでの製作も承ります。「お問合せ」より、お気軽にご相談ください。

熱電対被覆の種類と特徴
名称	特徴	被覆内導線径（μm）	被覆外径目安（mm）	しなやかさ	使用温度 (℃)範囲	被覆記号
ガラス	安価で扱いやすい。結露しない状況下でご使用頂けます。	100	0.8×1.2	〇	常温～250	G
		200	0.9×1.3	○
		320	1.4×2.3	×
テフロン	耐水性・耐薬品性・クリーンルーム等での使用に適しています。最もしなやかなテフロンスーパーファインとノイズ防止効果があるテフロンツイスト線もご用意しております。	100	0.8×1.2	〇	-200～260	T
		200	0.9×1.4	△
		320	1.0×1.6	×
テフロンスーパーファイン		100	0.42×0.68	◎	-200～260	T(SF)
テフロンツイスト		100	0.4×0.8	◎	-200～260	T(TW)
		200	0.5×1.0	○
		320	0.6×1.2	△
セラミック	最も耐熱性があります。	200	1.2×1.5	〇	常温～400	C
セラミック	最も耐熱性があります。	320	1.1×1.8	△	常温～400	C
ガラス　外シールド	ノイズ防止効果があります。	200	1.5×1.9	×	常温～250	G(OS)
テフロン　外シールド	ノイズ防止効果があります。	200	1.5×2.0	×	-200～260	T(OS)

先端部オプション　ご希望の場合、製品記号の末端に「オプション記号」を付記してください。
名称	主な用途	オプション記号
先端はんだコート	熱電対先端と温度測定対象物のはんだ付けに	G
カプトンテープカバー	先端部の強度確保に	KC
カプトンテープ補強	応答性はそのままに先端部の強度を向上	R
絶縁コーティング	温度測定箇所のショートカットの防止	IC
